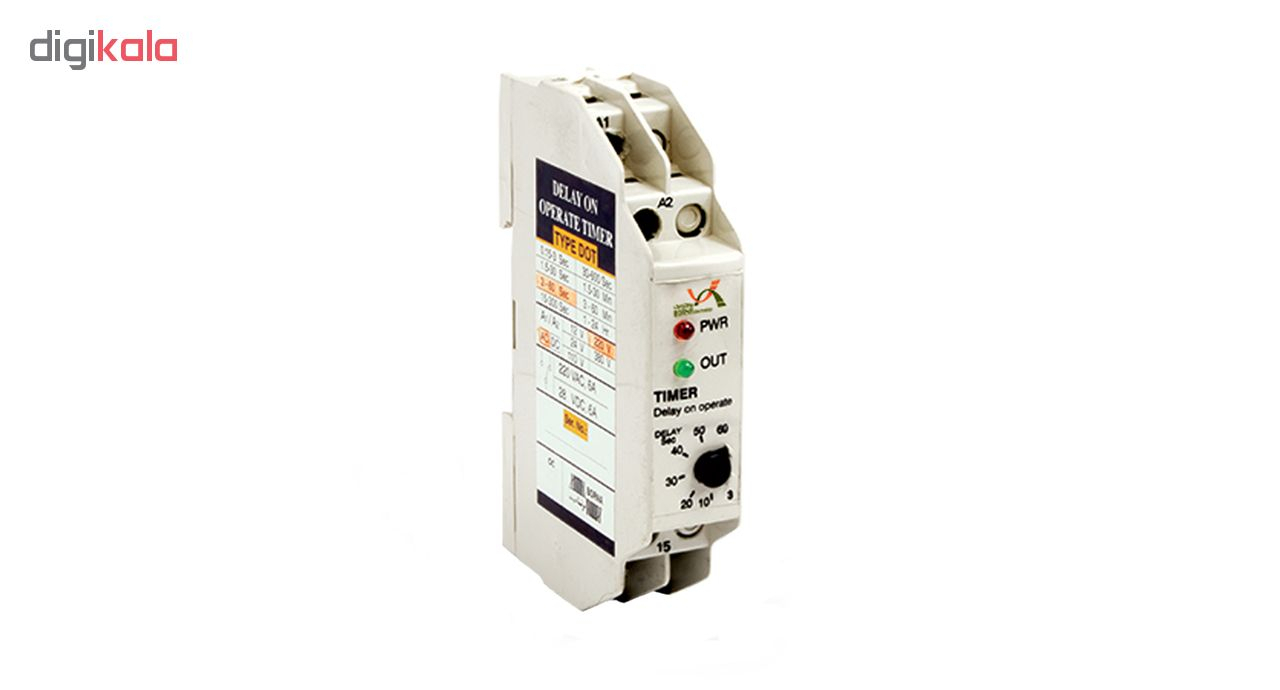

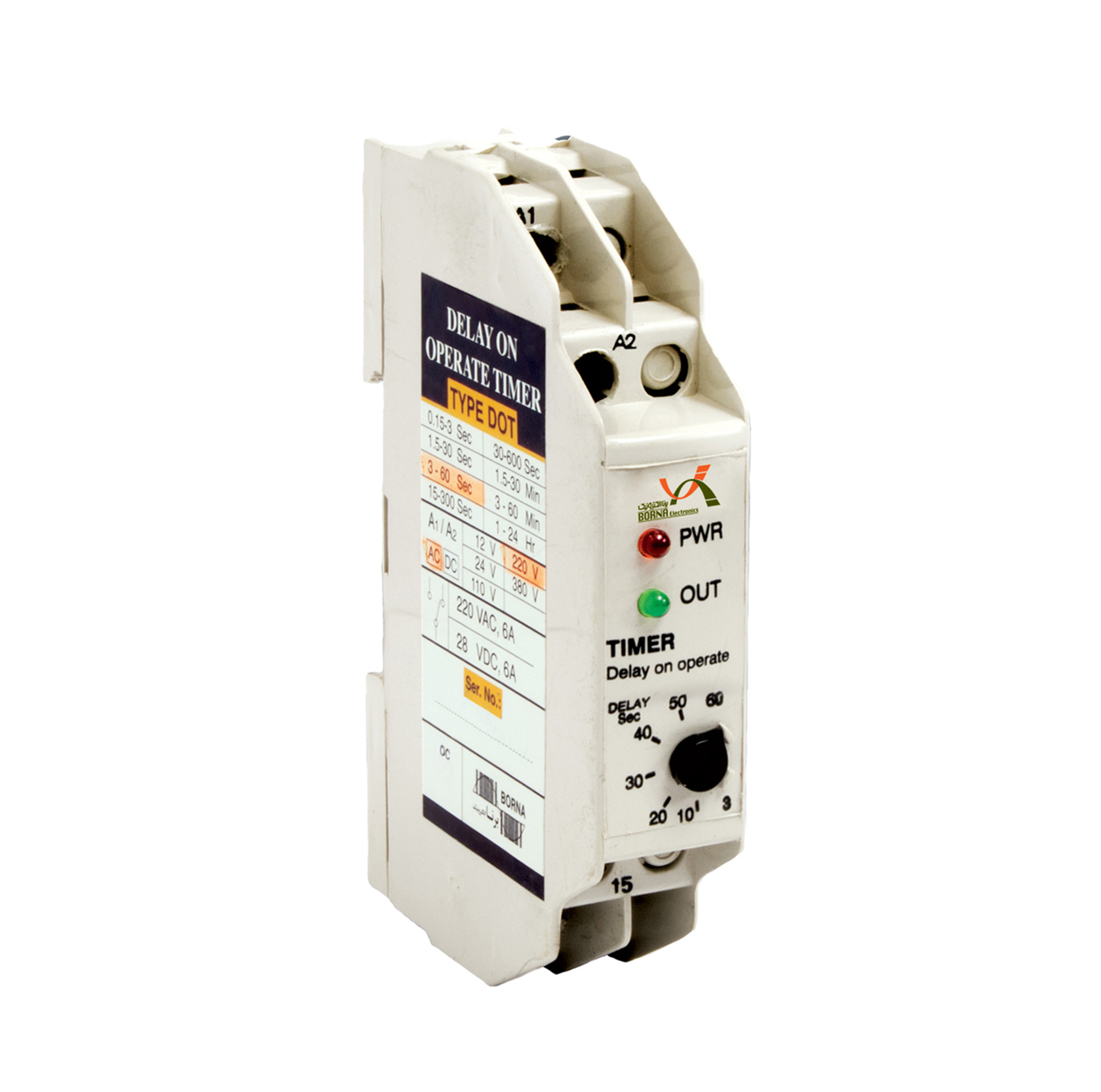

تایمر تاخیر در وصل برنا الکترونیک طرح مینیاتوری مدل DOT 60S

هنگامی که ولتاژ تغذیه به ترمینال های A1وA2 اعمال می شود،سیگنال PWR روشن و زمان سنجی آغاز شده و پس از گذشت مدت زمان انتخاب انتخاب شده توسط دسته DELAY، رله عمل کرده(اتصال داخلی ترمینال 15 از 16 جدا شده به 18 وصل می شود) و همزمان سیگنال OUT روشن می شود. تا هنگامی که ولتاژ تغذیه برقرار باشد،دستگاه در همین وضعیت باقی می ماند.پس از قطع برق سیگنال OUT خاموش شده و رله داخلی به وضعیت اولیه باز می گردد و آماده زمانسنجی مجدد می باشد (اتصال 15 از 18 جدا شده و به 16 متصل می شود). تذکر: در صورتیکه هنگام زمان سنجی برق قطع شود هیچگونه تغییری در خروجی حاصل نمیگردد و پس از وصل مجدد برق،زمان سنجی از صفر آغاز میشود.
