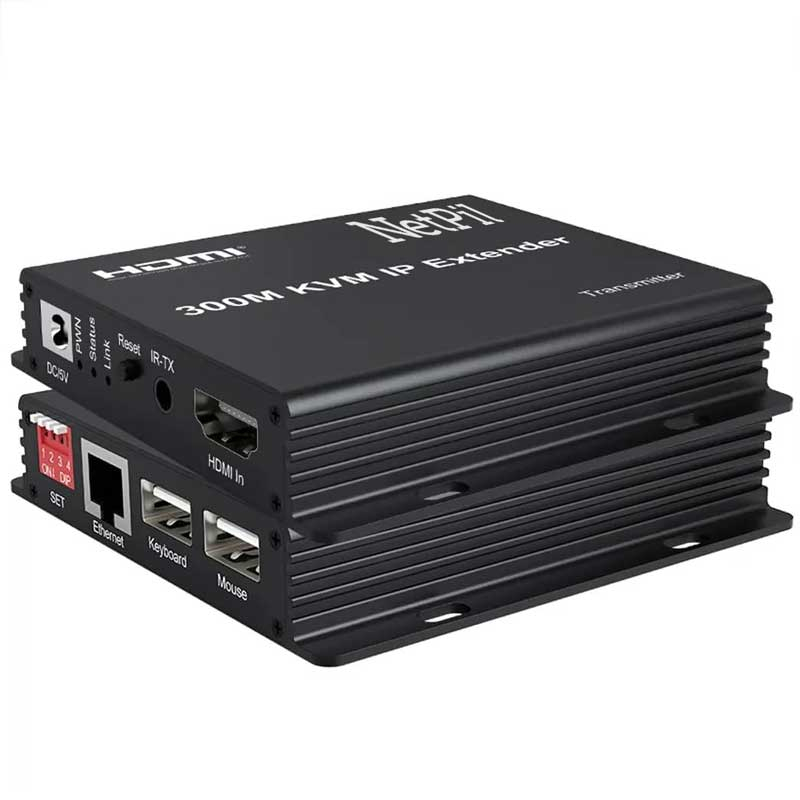

کی وی ام اکستندر سوئیچ 2 پورت نت پیل مدل KVEX300M

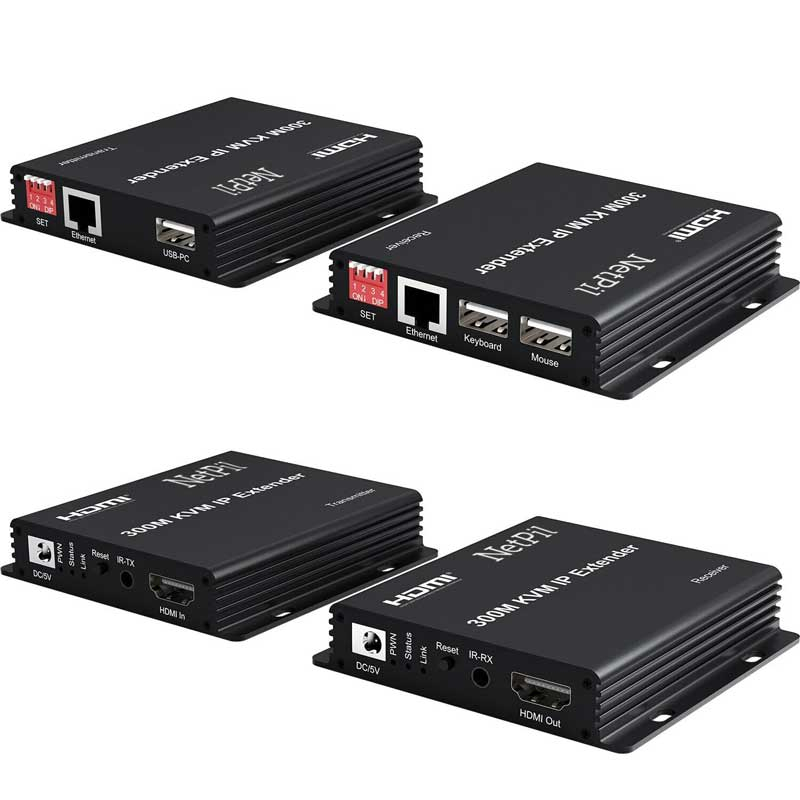

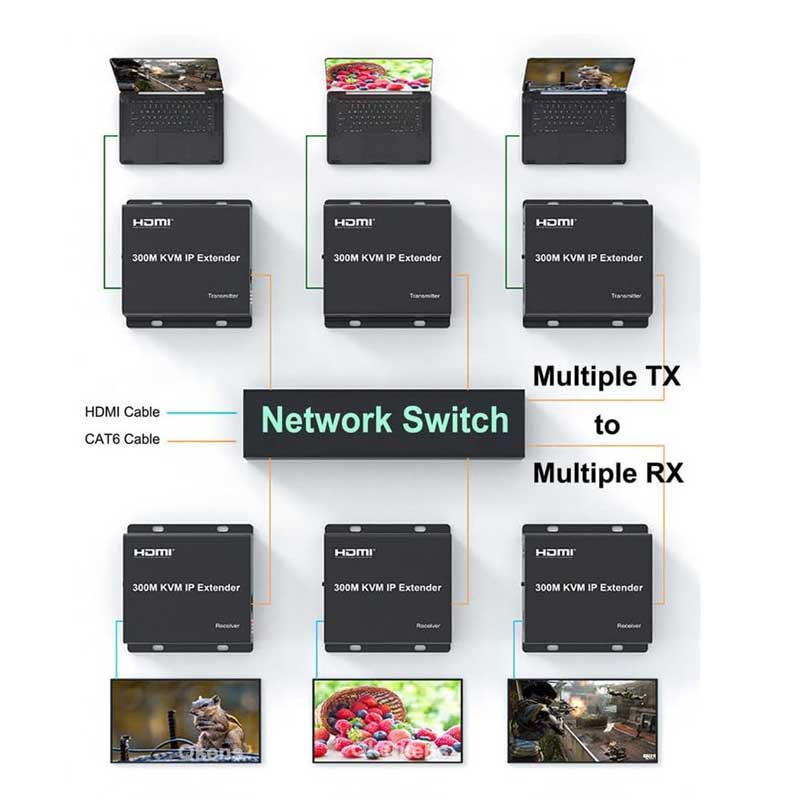

سوییچ 2 پورت HDMI KVM EXTENDER نت پیل مدل KVEX300 بسته دو عددی به طور یکپارچه با کابل های Cat5e/Cat6/7 برای انتقال سیگنال های صوتی و تصویری HD با فرکانس 4K@30Hz تا 394 فوت متصل می شود. با قابلیت پشتیبانی از توسعه دهنده ویدیوی Muitlpoint Cascade از طریق سوئیچ شبکه میباشد. ابتدا منبع HDMI (مانند DVD، PS3، STB) را با کابل HDMI به “ورودی HDMI” فرستنده وصل کنید. سپس خروجی HDMI گیرنده را برای نمایش با کابل HDMI وصل کنید. حال فرستنده و گیرنده را با یک کابل cat5e/6 به هم متصل کنید. دورترین فاصله کاربری ۳۰۰ متر است. (شماره DIP SET 1-4 باید به سمت پایین شماره گیری شود.) گیرنده IR را به گیرنده و فرستنده IR را به فرستنده وصل کنید. در صورت نیاز به عملکرد کنترل IR، تجهیزاتی را که نیاز به کنترل دارند، هدف قرار دهید.ماوس و کیبورد را به پورت USB گیرنده وصل کنید و در صورت نیاز به عملکرد کنترل KVM، پورت USB فرستنده را به کامپیوتر وصل کنید.دو منبع تغذیه ۵ ولتی را به فرستنده و گیرنده وصل کنید و دستگاه را روشن کنید. اکنون نشانگر PWN دستگاه‌ها روشن می‌شود. وقتی نشانگر وضعیت چشمک می‌زند و نشانگر اتصال روشن می‌شود، به این معنی است که دستگاه‌ها با موفقیت شروع به کار کرده‌اند.در جفت‌سازی چند نقطه‌ای به چند نقطه‌ای، وقتی چندین گیرنده و چند فرستنده به سوئیچر متصل می‌شوند و جفت‌سازی چند نقطه‌ای به چند نقطه‌ای درخواست می‌شود، لطفاً با تنظیم دیپ سوئیچ یا جفت‌سازی توسعه‌دهنده‌های IP با تنظیمات مرورگر وب، تنظیمات را انجام دهید.
