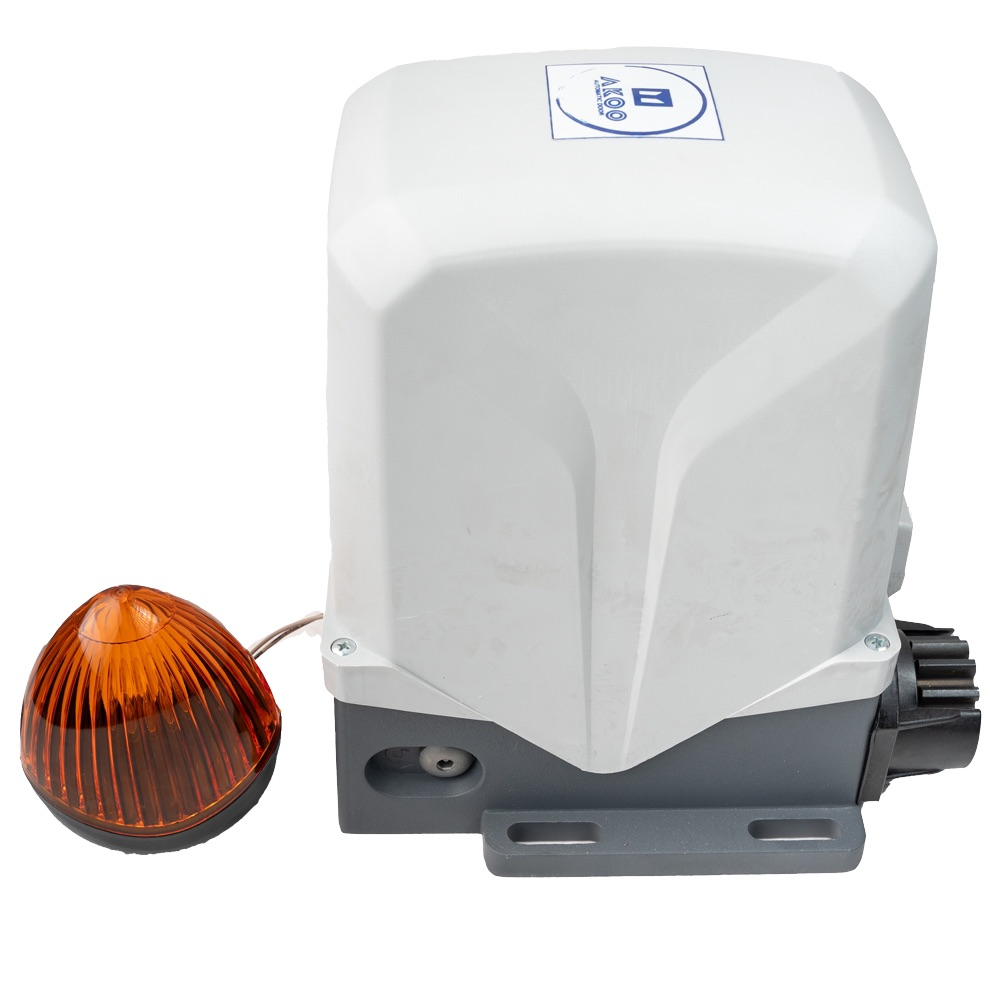

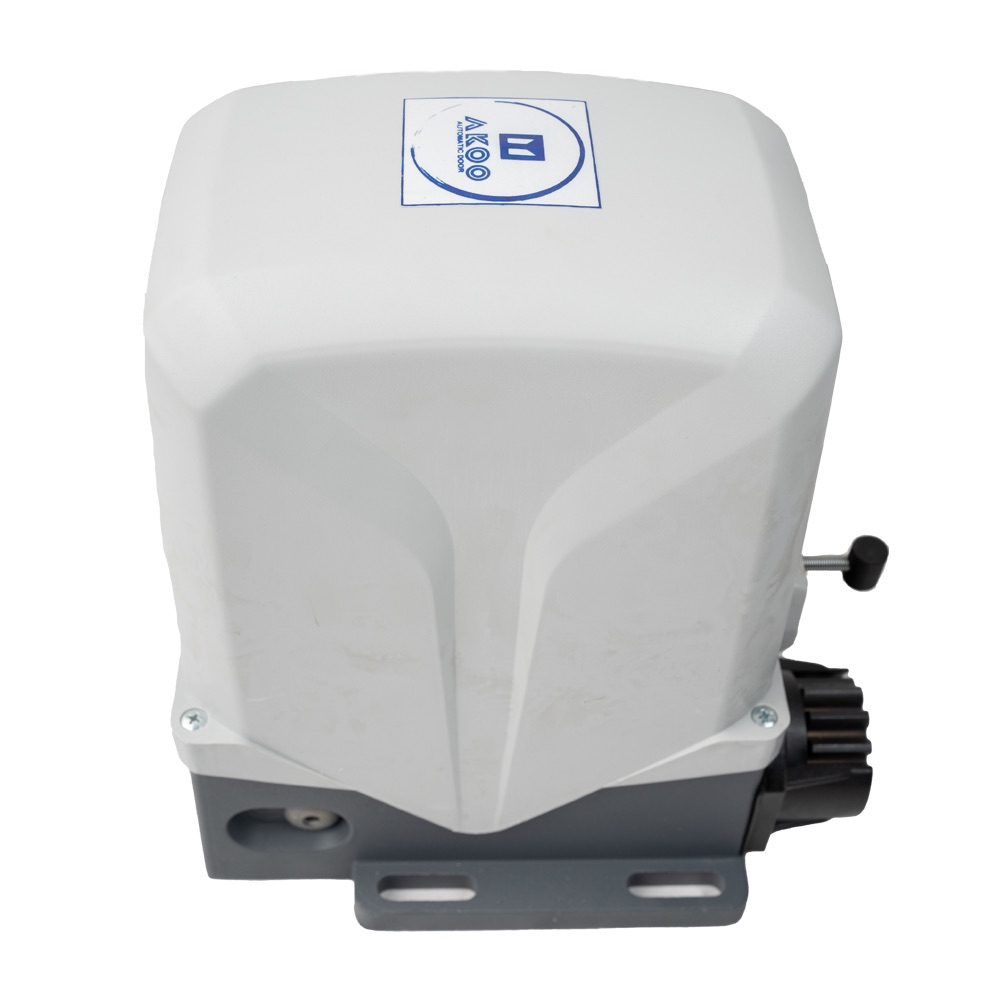

جک پارکینگ آکو مدل ریلی 1000

موتور درب ریلی چیست و چگونه عمل می کند؟

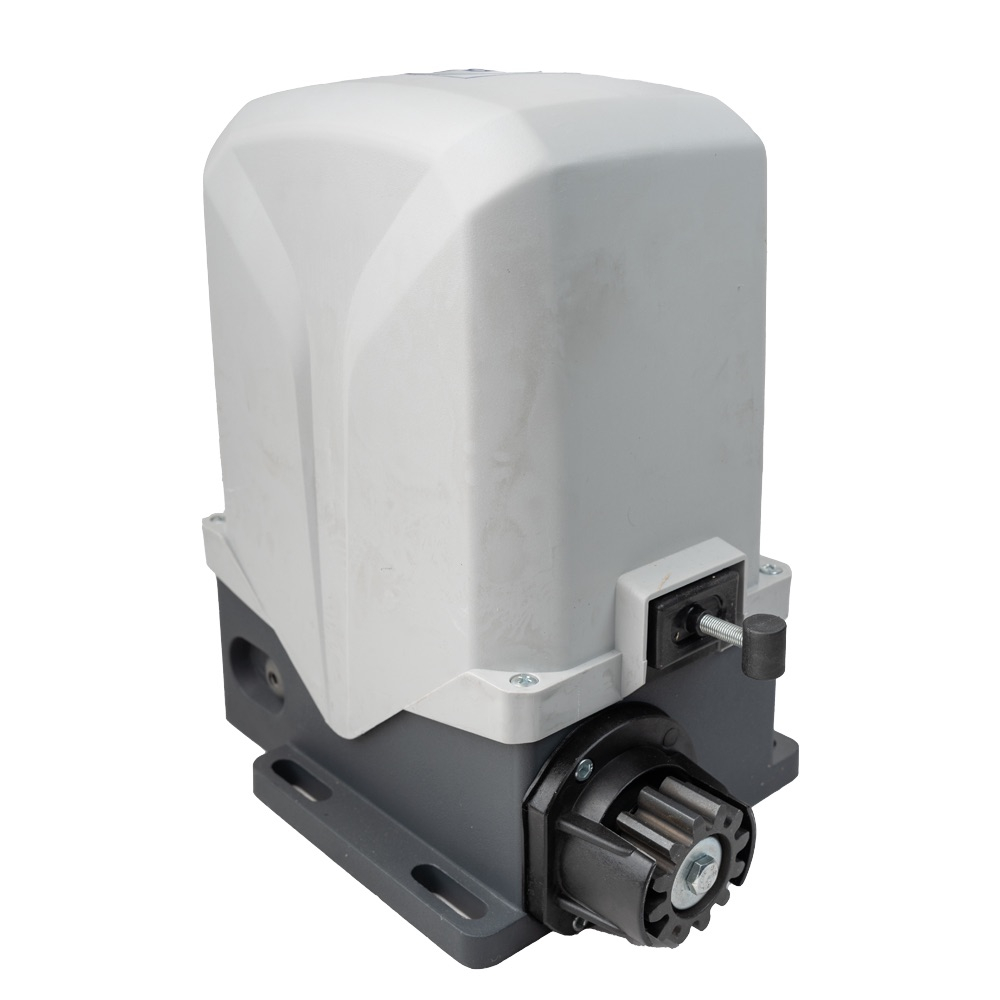

موتور درب ریلی یا جک درب ریلی پارکینگ از یک مدار فرمان ، گیربکس ، میکروسوییچ ، چرخ دنده برای انتقال نیرو و الکتروموتور تشکیل شده است.با اتصال جریان برق الکتروموتور روشن می شود.گیربکس به کار می افتد و سرعت موتور به قدرت تبدیل می شود.و گشتاور به چرخ دنده انتقال می یابد.با چرخش قوی چرخ دنده ، انرژی به چرخ دنده شانه ای که روی درب نصب شده انتقال می یابد.و با توجه به جهت چرخش شافت ، درب باز یا بسته میشود.

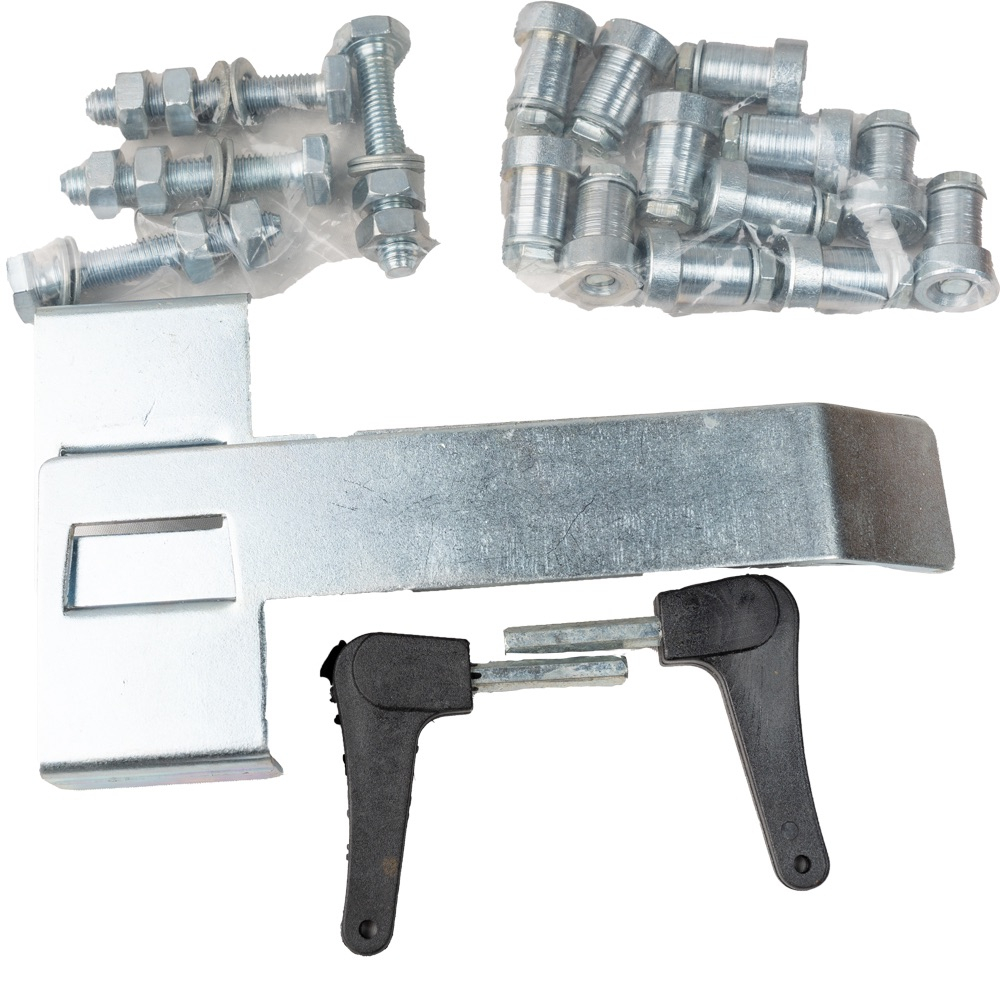

در ابتدا و انتهای دنده شانه ای استوپر نصب می گردد.این اسوپرها با اتصال به میکروسوییچ موتور حالت قطع و وصل را در ابتدا و انتها ایجاد می کنند.

در مواردی که تردد زیاد است امکان داغ شدن موتور وجود دارد.تیم طراحی ما این عیب را با افزودن فن خنک کننده ی موتور برطرف نموده است

برد مدار فرمان موتور ریلی قابل برنامه ریزی است و زمان باز و بسته شدن را می توان تنظیم کرد.همچنین کاهش سرعت موتور در ابتدا و انتهای کار را میتوان تنظیم نمود
مدار به کار رفته در موتور ریلی آکو از نوع رامونا است و نصب ساده ای دارد.
