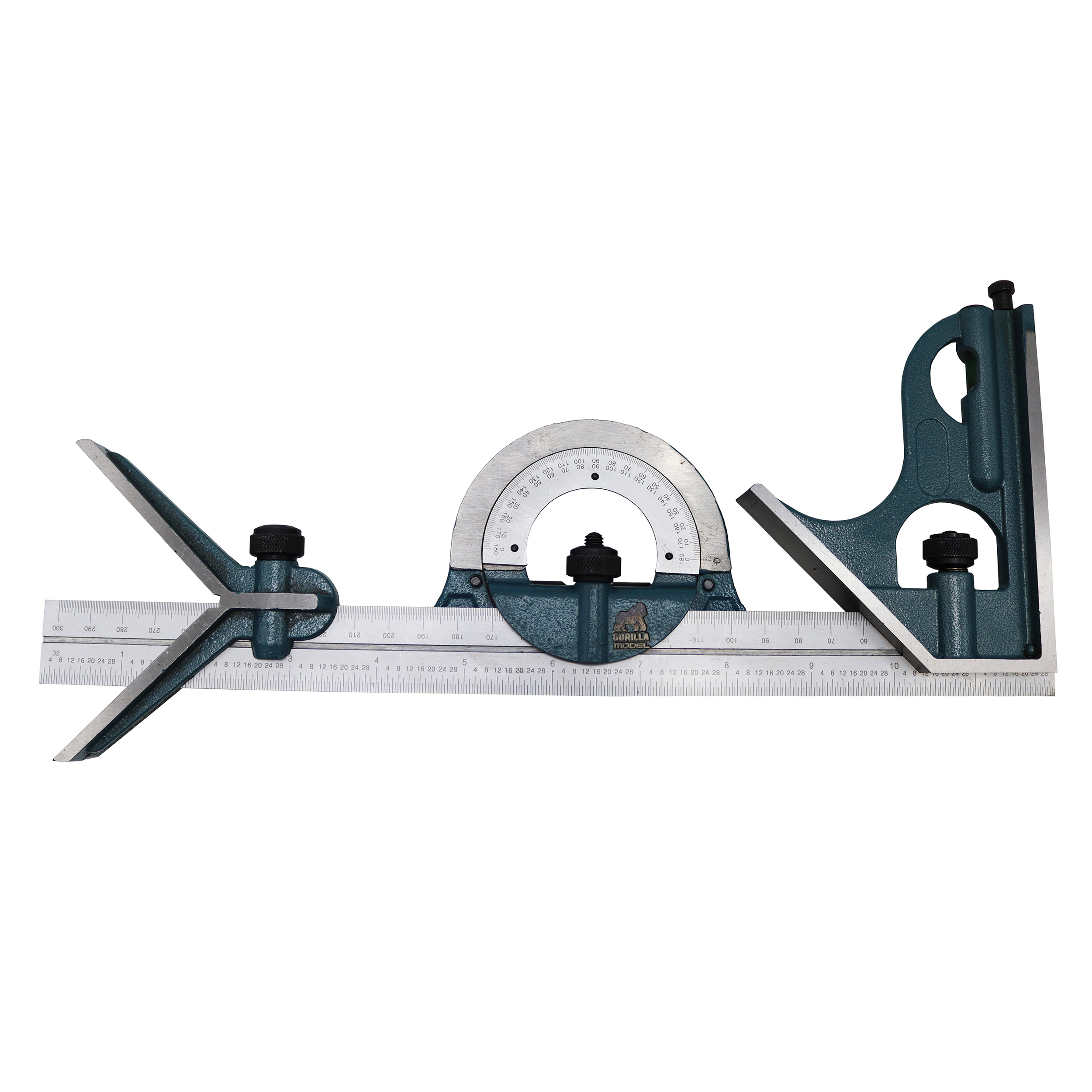

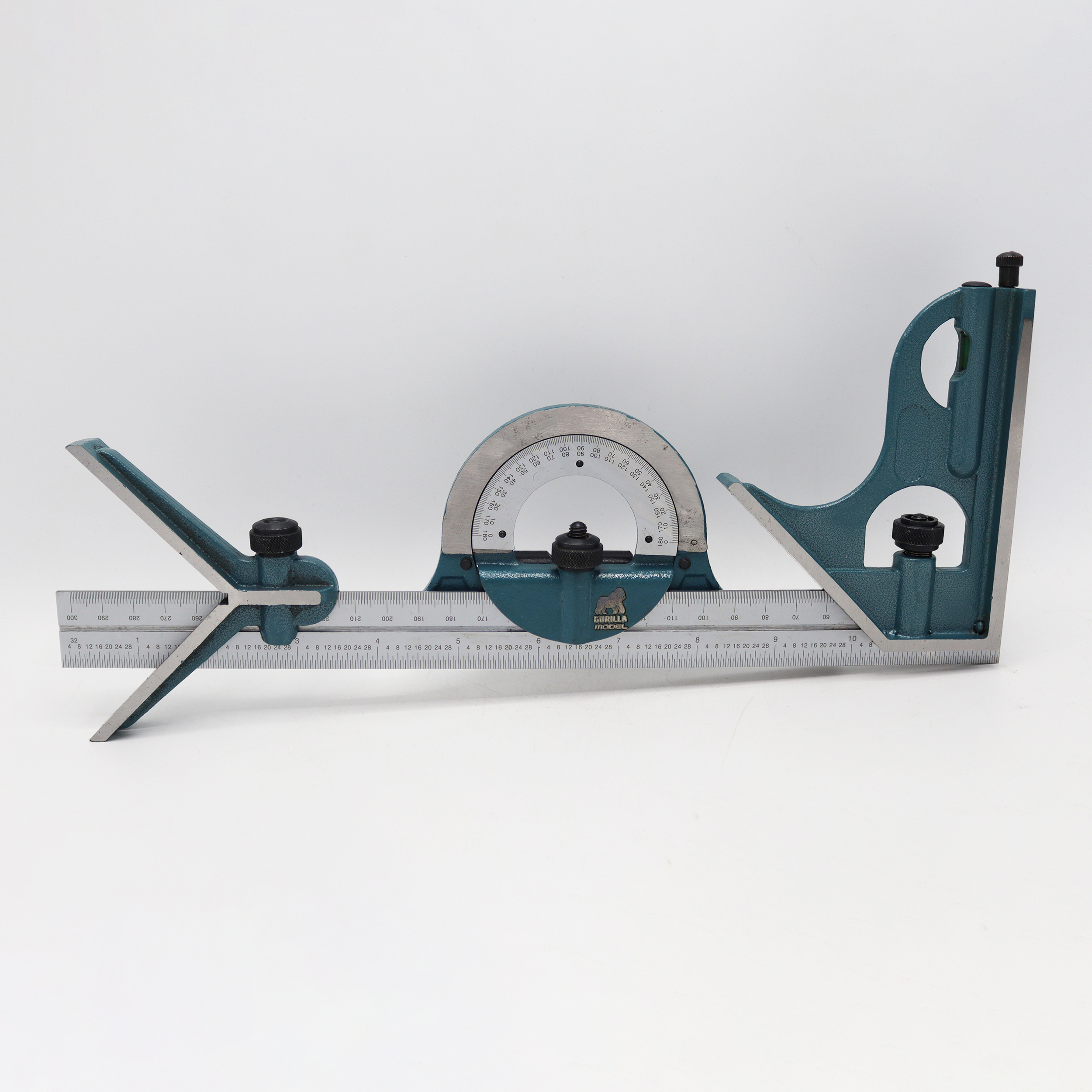

گونیا مرکب مدل گوریلا کد YP-03

گونیا مرکب برای اولین بار توسط Laroy S. Starrett مؤسس کمپانی Starrett در سال 1879 اختراع شد. دلیل نام گذاری گونیا مرکب، چند تکه بودن آن است. گونیای مرکب از سه تکه (سه محصول) تشکیل شده است که بتوانید هنگام برش چوب، پلاستیک و… به راحتی زاویه برش را تعیین کرده و برش بزنید. طبق تصاویر محصول با استفاده از هر تکه این محصول میتوانید بر روی اجسام گرد و زاویه دار نیز اندازه بزنید تا برشی دقیق و بدون نقص داشته باشید. طول خط کش در این محصول 30 سانتی متر می باشد. با استفاده از گونیای مرکب می توان برای خط کشی زاویه 90 درجه، خط کشی زاویه 45 درجه، به دست آوردن مرکز دایره، به دست آورد‌ن عمق شیار و اندازه گیری های فاصله های ساده و کوتاه استفاده کرد. همچنین با استفاده از گونیا مرکب می توانید زاویه فارسی بر و اره میزی که بیشتر در زوایای 90 و 45 درجه هستند را تنظیم نمائید، خط کشی موازی انجام دهید و زاویه های برش زده را با گونیا مرکب بررسی کنید.

گونیا مرکب از سه بخش زیر تشکیل می شود که عبارتند از :

سرگونیایی:
متشکل از قسمت هایی مانند تراز، بدنه، پیچ و مهره نگه‌دارنده، سوزن خط‌کش و محکم کننده خط کش می باشد که عملیات تراز عمودی و افقی را انجام می دهد.

سر زاویه یاب:
این بخش که شبیه نقاله است از بخش های تراز، نقاله، بدنه، پیچ و مهره محکم کننده خط‌کش و پیچ های قفل کننده نقاله تشکیل شده است. با استفاده از سر زاویه یاب نیز می توانید زوایا و ترازیابی افقی و عمودی را انجام دهید.

مرکز یاب:
برای به دست آورن مرکز دایره از مرکز یاب استفاده می کنیم به این صورت که دهانه مرکز یاب را روی قطعه دایره ای قرار می دهیم و با استفاده از خط کش مرکز دایره را به راحتی به دست می آوریم.
